ASROCK Z77マザーボードでNVMe版のSSDからOSを起動させるためのBIOS/UEFI

マザーボードのASROCK Z77 Extreme4-Mを搭載したパソコンがあるのですが、単体で軽く2～3GB/sのスピードが出るNVMe版のSSDが使えないかな～と考えていました。データ用のディスクではなく、OS起動用として。

通常、ネイティブにNVMe版のM.2 SSDに対応するパソコンを手に入れようと思ったら、Z97やZ170チップセットのマザーボード基準にCPUやメモリを買い替えないといけません。でも、予算をかけずにZ77チップセットの環境のまま爆速を手に入れたいのです。

以前はパーツの相性など安定しているASUSを使っていましたが、自分のやりたいことがだいたい載っているのがASROCKのマザーボードだったので、最近はほとんどASROCKでパーツを組んでいます。

Z77チップセットはネイティブにNVMeに対応はしていないらしいのですが、ASROCKのマザーボードなら対応してそうだな～と思って調べてみました。こういうことにASROCKのマザーボードにいつも期待しています。

そしたらありました。Z77のASROCKマザーがNVMeのSSDに対応しているいう記事。

http://akiba-pc.watch.impress.co.jp/docs/dosv/1004064.html http://akiba-pc.watch.impress.co.jp/docs/dosv/1004064.html

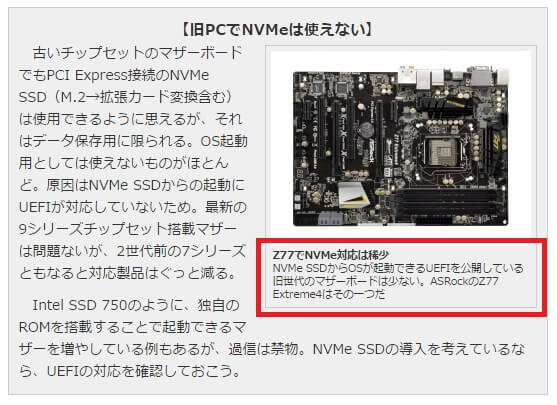

上記ページの中間あたりにあるこの部分↓

そこで、早速試してみることにしました。

ASROCK Z77 Extreme4-MにはM.2スロットがないので、Samsung SM951/SM961（NVMe版 M.2 SSD ）をPCIe変換基板に挿してみました。

ところが、BIOS上でPCIeドライブとしてM.2 SSDが表示されません…。

これじゃ、OSインストールできないじゃないか…。

Windows7上ではディスクとして認識されていました。

BIOSをアップデートしたらイケるかな？とASROCK Z77 Extreme4-Mの最新（最終）バージョンのBIOSを確認したところ、すでに最新状態を適用済みでした…。

更に調べていくとベータ版のBIOSでNVMeをサポートしているという海外のページがヒット。

https://translate.googleusercontent.com/translate_c?depth=1&hl=ja&prev=search&rurl=translate.google.co.jp&sl=en&u=http://forum.asrock.com/forum_posts.asp%3FTID%3D305%26KW%3Dsm951%26PN%3D1%26title%3Dsm951-as-os-boot-device-information&usg=ALkJrhidURvgkgR7iuAF-P-9hMHmWCBpiA

以下のページから2種類のBIOSがダウンロードできるようです。

https://translate.googleusercontent.com/translate_c?depth=1&hl=ja&prev=search&rurl=translate.google.co.jp&sl=en&u=http://forum.asrock.com/forum_posts.asp%3FTID%3D272%26KW%3DSM951%26PID%3D1141%26title%3Dz77-extreme4-sm951-uefi-bios&usg=ALkJrhh0pJgOcTLuJGSNFrRhp7ehoZnL3A#1141

Z77 Extreme4（ATX)ならP2.90Mというベータ版のバージョンを適用すればいいらしいのですが、持っているのはZ77 Extreme4-M（microATX）で、ASROCKのZ77 Extreme4のダウンロードページにはベータ版のP2.90Mがダウンロードできるようになっていますが、Z77 Extreme4-Mのダウンロードページにはありません。

ちなみに今日現在でNVMeをサポートするベータ版BIOSが存在するか確認してみました。

（製品名はベータ版ダウンロードページにリンクしています。リンクがない製品はベータ版のページが存在していませんでした。）

  製品名
  バージョン


  [Z77 Extreme11](http://www.asrock.com/mb/Intel/Z77%20Extreme11/index.asp?cat=Beta)
  なし


  [Z77 Extreme9](http://www.asrock.com/mb/Intel/Z77%20Extreme9/)
  なし


  [Z77 OC Formula](http://www.asrock.com/mb/Intel/Z77%20OC%20Formula/index.jp.asp?cat=Beta)
  なし


  [Z77 Extreme6/TB4](http://www.asrock.com/mb/Intel/Z77%20Extreme6TB4/index.jp.asp?cat=Beta)
  なし


  [Z77 Extreme6](http://www.asrock.com/mb/Intel/Z77 Extreme6/index.jp.asp?cat=Beta)
  **P2.80E**


  [Z77 Extreme4](http://www.asrock.com/mb/Intel/Z77%20Extreme4/index.jp.asp?cat=Beta)
  **P2.90M**


  [Z77 Extreme4-M](http://www.asrock.com/mb/Intel/Z77%20Extreme4-M/index.jp.asp?cat=Beta)
  なし


  [Z77 Extreme3](http://www.asrock.com/mb/Intel/Z77 Extreme3/index.jp.asp?cat=Beta)
  なし


  [Z77 Pro4](http://www.asrock.com/mb/Intel/Z77 Pro4/index.jp.asp?cat=Beta)
  なし


  [Z77 Pro4-M](http://www.asrock.com/mb/Intel/Z77%20Pro4-M/index.jp.asp?cat=Beta)
  なし


  [Z77 Pro3](http://www.asrock.com/mb/Intel/Z77%20Pro3/index.jp.asp)
  なし


  Z77M
  なし


  [Z77E-ITX](http://www.asrock.com/mb/Intel/Z77E-ITX/index.jp.asp?cat=Beta)
  なし


  [Fatal1ty Z77 Professional](http://www.asrock.com/mb/Intel/Fatal1ty%20Z77%20Professional/index.jp.asp?cat=Beta)
  なし


  [Fatal1ty Z77 Professional-M](http://www.asrock.com/mb/Intel/Fatal1ty%20Z77%20Professional-M/index.jp.asp?cat=Beta)
  なし


  [Fatal1ty Z77 Performance](http://www.asrock.com/mb/Intel/Fatal1ty%20Z77%20Performance/index.jp.asp?cat=Beta)
  なし

どうなんでしょう。同じZ77を搭載したマザーボードのBIOSは共通して使えるのでしょうか？

Z77 Extreme4のBIOSをZ77 Extreme4-Mに使用できるのですしょうか？

適用したら再起不能になったりしてと不安になってきたので、今回はBIOS/UEFIの更新はあきらめました。また有力な情報が掴めたらチャレンジしてみたいと思います。
