Adaptec ASR-7805（RAIDカード）を購入し、ベンチマークの数値が思ったより低かったので、「これはおかしい。きっとPCI ExppressがGen3で動いてないかも？」と調べてみることにしました。（実際はRAIDカードのキャッシュが無効になってただけでしたが…。）

PCI Expressの動作状況を確認するためにハードウェアの状況を確認できるフリースソフトで有名なCPU-ZやSpeccyで見ましたがよくわからず…。

他に探してみるとHWiNFOというフリーソフトを見つけました。

http://www.hwinfo.com/ http://www.hwinfo.com/

HWiNFOは32ビット版と64ビット版があり、インストールしなくても使えるポータブル版もあるので便利そうです。

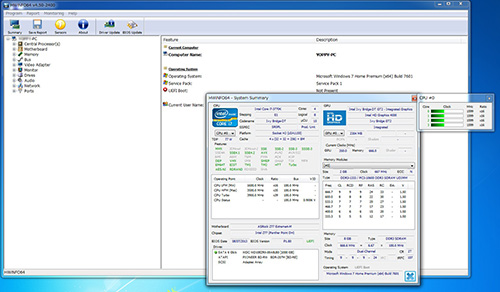

起動したGUIはビジュアル的にCPU-ZやSpeccyと似たような感じですが、HWiNFOはより詳しくわかる感じです。

で、実際にどのPCI Expressスロットに何のカードが挿してあるのか、また動作はx16、x8、x4、x1のどれなのか状況を詳しく確認してみました。GUIでも確認できるのですが、テキストを書き出して確認してみました。

PCI Express x8 Bus #2 -----------------------------------------------------

Adaptec ASR-7805 8 Internal 6G SAS Ports PCIe 3.0 RAID Adapter ------------
[General Information]
  Device Name:                            Adaptec ASR-7805 8 Internal 6G SAS Ports PCIe 3.0 RAID Adapter
  Original Device Name:                   Adaptec ASR-7000 Series 6G SAS PCIe 3.0 RAID Adapter
  Device Class:                           RAID controller
  Revision ID:                            1
  Bus Number:                             2
  Device Number:                          0
  Function Number:                        0
  PCI Latency Timer:                      0
  Hardware ID:                            PCI\VEN_9005&DEV_028C&SUBSYS_05009005&REV_01
  [PCI Express]
  Version:                                3.0
  Maximum Link Width:                     8x
  Current Link Width:                     8x
  Maximum Link Speed:                     8.0 Gb/s
  Current Link Speed:                     8.0 Gb/s
  Device/Port Type:                       PCI Express Endpoint
  Slot Implemented:                       No
  Active State Power Management (ASPM) Support: None
  Active State Power Management (ASPM) Status: Disabled
  [System Resources]
  Interrupt Line:                         N/A
  Interrupt Pin:                          INTA#
  Memory Base Address 0                   F7C00000
  Memory Base Address 2                   F7D80000
  I/O Base Address 4                      E000
  [Features]
  Bus Mastering:                          Enabled
  Running At 66 MHz:                      Not Capable
  Fast Back-to-Back Transactions:         Not Capable
  [Driver Information]
  Driver Manufacturer:                    Adaptec
  Driver Description:                     Adaptec RAID 7805/7805Q
  Driver Provider:                        Adaptec
  Driver Version:                         7.5.0.32028
  Driver Date:                            13-Jun-2014
  DeviceInstanceId                        PCI\VEN_9005&DEV_028C&SUBSYS_05009005&REV_01\4&12B449C0&0&0009

以上が実際に書き出したテキストの一部ですが、Adaptec ASR-7805（RAIDカード）の部分でCurrent Link Width:が8ｘになっているので、ｘ8のカードがちゃんとｘ8で動いていることがここからわかります。 Version: も3.0なのでPCI Express Gen3になっているのも分かりました。
