WOL(Wake On Lan)のMagic Packetをルーター越えさせる方法。

外出先からWake On LanでPCに遠隔操作で電源を入れたい

外出先からPCを遠隔操作するためにはPCに電源が入っていないと操作できませんが、電源がOFFでもWake On Lanを使えば外部（WAN）から遠隔操作でパソコンに電源を入れることができます。

前提条件としてパソコンのBIOS設定をPCがOFFでもLANポートは信号の待ち受け状態にしておく必要があります。テレビがリモコンの信号を待ち受けているスタンバイ状態と同じ感じです。

Wake On Lanを使うには

Wake On Lanは外部からPCにめがけてマジックパケットという信号を送らなけてはいけません。アプリからマジックパケットを送信するのですが、アプリとPCの間にはルーターがいます。通常はルーターがマジックパケットや外部から内部への信号をブロックします。そのブロックを解除する設定をルーターに加えなければなりません。

また、マジックパケットはLAN内のブロードキャストアドレスを通じて送信されるのですが、通常はブロードキャストアドレスの通信はブロックするようになっているので、それも許可する設定をルーターに加えなければなりません。

ブロードキャストアドレスとは、 LAN内の全てのアドレスに一斉送信できるアドレスで、192.168.100.1～192.168.100.254のネットワークだった場合は、192.168.100.255(一番後ろの桁が255)がブロードキャストアドレスとなります。

ルーター製品によってはブロードキャストアドレス（255）への通信許可ができない物もあるので注意が必要です。

電源を入れたいPCのMACアドレスが必要

外部（WAN）から192.168.100.255（LAN）に対してマジックパケットを送信する際、Wake On Lan専用のアプリケーションを使い、指定のパソコンのネットワークカードが持つMACアドレス（物理アドレス）を指定することが必要です。

MACアドレスはコマンドプロンプトでipcofig /allと打てばわかります。

MACアドレスの例　AB-C1-23-4E-F5-99

Wake On LanでPCに電源を入れる例

以下の条件で外出先から自宅のパソコンにマジックパケットを送信して電源を入れるとした場合、

自宅のグローバルIPアドレス（WAN側） 121.2.66.***（うちは固定IPなので） マジックパケットを受信するポート（Wake-On-Lanのアプリで設定したポート） 9104 ブロードキャストアドレス 192.168.100.255 電源を入れたいパソコンのMACアドレス AB-C1-23-4E-F5-99

Wake On Lanアプリから121.2.66.**のポート9104にマジックパケットを送信
ルーターが192.168.100.255に転送
192.168.100.1～192.168.100.254の中でAB-C1-23-4E-F5-99というMACアドレスを持つネットワークカードが反応
そのパソコンが起動

といった感じでできます。ちなみに僕はiPhoneのアプリ「iRPM - リモートパワーマネージャ - Sekilai」というのを使っています。

必要な準備

それぞれの詳細な設定方法は省きますが以下の準備が必要です。

ルーターの転送設定 ルーターに121.2.66.**のアドレスの9104というポートにパケットが飛んできたときに192.168.100.255に転送するといった設定（静的NATとかポートマッピング）の設定が必要です。 ルーターのフィルターの設定 9104というポートにUDPプロトコルの通過を許可します。 ネットワークカードの設定 パソコンの電源がOFFでもネットワークカードだけは電源がONになっていないとマジックパケットに反応できません。テレビのスタンバイ状態と同じ。BIOSで設定。

しかし、ルーターによっては最後の桁が255というブロードキャストアドレスを設定に使用できないものがあります。そうなるとWake On Lanはできません。

ヤマハルーターを使う場合の補足

自分の場合、自宅と会社でヤマハルーターを使用してVPNを構築しています。

YAMAHA　RT58i
YAMAHA　RTX1100

上記のヤマハルータの場合は以下をコマンドで追加することで、マジックパケットを通過させることができました。

ip lan1 wol relay broadcast

または、

ip filter directed-broadcast off

それと、YAMAHA　RT-58iの場合、以下の設定も必要です。

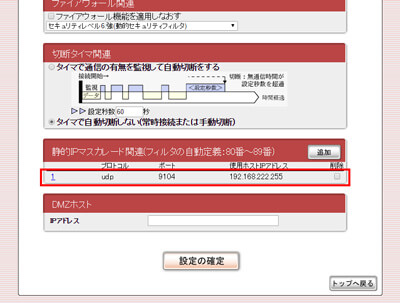

[トップ] ＞ [詳細設定と情報] ＞ [基本接続の詳細な設定] ＞ [プロバイダの修正(PP[01])]のページの「静的IPマスカレード関連(フィルタの自動定義：80番～89番)」に以下を追加。

9104ポートにマジックパケットが送信されたら、192.168.100.255に転送する設定

- プロトコル：udp
- ポート：9104　（WakeOnLanアプリケーションの設定による）
- 使用ホストIPアドレス：192.168.100.255　（192.168.100.1～254のネットワークの場合）

Wake On Lan対応のルーター製品例

YAMAHA RTX1210、 FWX120、 RTX830、 RTX810、 NVR700W 、 NVR510、 RTX1200 、SRT100 の場合、カスタムGUIを使用してブラウザから電源を入れることができるようです。

http://jp.yamaha.com/products/network/solution/custom_gui/custom_gui-wol-rtx1200/ http://jp.yamaha.com/products/network/solution/custom_gui/custom_gui-wol-rtx1200/

ネットワークに追加することでWake On Lanができる機器を見つけました。

http://www.starstonesoft.com/m.WOLRepeater.htm http://www.starstonesoft.com/m.WOLRepeater.htm

バッファローのWake On Lan（WOL）対応ルーター
